ВСЕ ГОЛОВКИ УСЛОВНО МОЖНО РАЗДЕЛИТЬ НА 2 БОЛЬШИЕ ГРУППЫ
- со сквозным отверстием (под вороток)
- с присоединительным квадратом под вороток

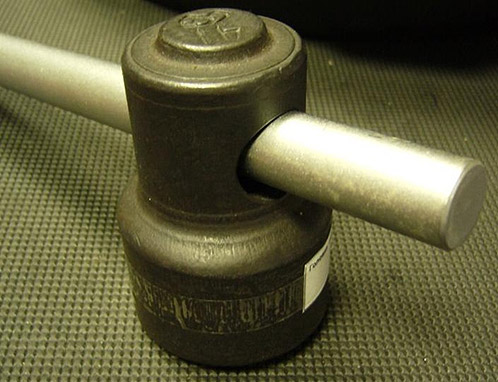

ГОЛОВКИ СО СКВОЗНЫМ ОТВЕРСТИЕМ (ПОД ВОРОТОК)
 |
Размерный ряд начинается от 17 мм.
Основное преимущество этих головок под вороток - для работы с ними не нужен специальный вороток, который для головок большого размера стоит намного дороже, чем сама головка. Можно использовать монтировку или любой другой вороток подходящего диаметра.
Из недостатков отметим невозможность работать в ограниченном пространстве и с утопленным крепежом. Использовать в работе удлинитель не получиться.
|
ГОЛОВКИ С ПРИСОЕДИНИТЕЛЬНЫМ КВАДРАТОМ ПОД ВОРОТОК
 |
Размерный ряд начинается от 4 мм.
Об этой группе стоит рассказать поподробнее.
Для удобства разделим группу по определённым параметрам.
|
ПЕРВЫЙ ПАРАМЕТР - РАЗМЕР ПРИСОЕДИНИТЕЛЬНОГО КВАДРАТА
Присоединительный квадрат или посадочный квадрат это четырёхгранное отверстие на тыльной стороне головки. Размер квадрата измеряется в непривычных для нас единицах — дюймах. Дюйм от нидерландского duim — большой палец). Дюйм обозначается двойным штрихом ” и равен 25,4мм.
Интересно, что МОЗМ (Международная организация законодательной метрологии) считает, что дюйм это та единица измерения, которая должна быть изъята из обращения как можно скорее и которая не должна вводиться там, где она в настоящее время не используется. В РФ дюйм допущен к применению в качестве внесистемной единицы без ограничения срока с областью применения «промышленность».
 |

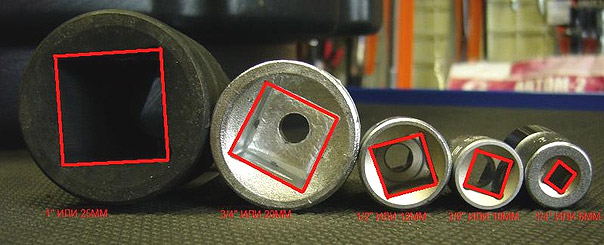

На фото слква показаны 5 самых популярных типоразмеров присоединительных (посадочных) квадратов:
1", 3/4", 1/2", 3/8", 1/4".
Часто задаваемый вопрос: сколько это в миллиметрах?
1 дюйм = 25,4 мм,
3/4 дюйма = 19,05 мм,
1/2 дюйма = 12,7 мм,
3/8 дюйма = 9,53 мм,
1/4 дюйма = 6,35 мм.
|
 |

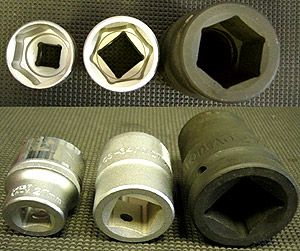

Чем больше присоединительный квадрат, тем мощнее головка. Стенка толще, максимальная нагрузка выше. На следующем фото головки с рабочим размером 27 мм, но с разными присоединительными квадратами: 1/2", 3/4", 1".
Хорошо видна разница толщины стенок и как следствие запаса прочности при переходе на бОльший присоединительный квадрат. К размеру присоединительного квадрата привязан и размерный ряд головок.
Квадрат 1/4" - головки с 4 мм до 14 мм.
Квадрат 3/8" - головки с 6 мм до 24 мм.
Квадрат 1/2" - головки с 8 мм до 36 мм.
Квадрат 3/4" - головки с 17 мм до 70 мм.
Квадрат 1" - головки с 36 мм до 100 мм.
|
ВТОРОЙ ПАРАМЕТР - ПРИМЕНЯЕМОСТЬ
 |

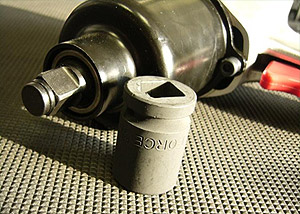

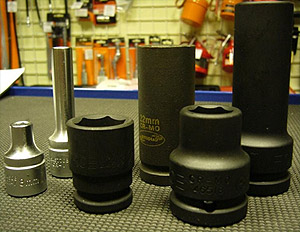

ГОЛОВКИ УДАРНЫЕ
Предназначены для работы с пневмо- и электроинструментом. Головки рассчитаны на ударные нагрузки. Изготовлены из высококачественной стали с добавлением молибдена (Мо) для ударной вязкости. Как правило оксидированные, черного цвета.
Имеют, в отличии от стандартных головок, более толстую стенку, хотя существуют и тонкостенные ударные головки, например для работы с литыми дисками.
|
| |
|
 |

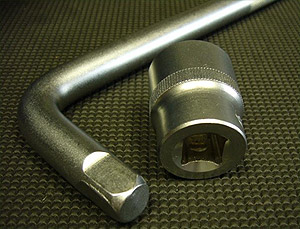

ГОЛОВКИ СТАНДАРТНЫЕ
Предназначены для ручной работы воротком.
Защищены от коррозии цинкованием или хромированием.
|
|

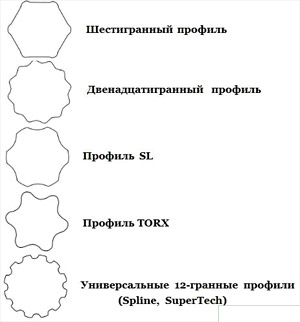

ТРЕТИЙ ПАРАМЕТР - ПРОФИЛЬ ГОЛОВОК
|
 |

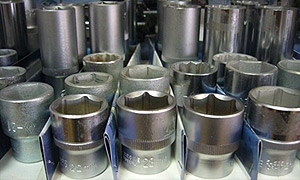

Двенадцатигранный профиль. Головки с таким профилем позволяют работать как с шестигранным так и двенадцатигранным крепежом.
Стандартный шестигранный профиль. Самый распространенный, большинство наборов инструмента укомплектовано головками именно с таким профилем.
Шестигранный профиль SuperLock, Surface, Мультидрайв. Профиль похож на шестигранный, но площадь контакта с крепежом увеличена. Головки с этим профилем показаны для работы с зализанным крепежом, можно откручивать и дюймовый крепёж.
Профиль TORX или Е-стандарт. Эти головки предназначены для откручивания крепежа с профилем TORX (6-лучевая звезда) .
|
|
ЧЕТВЁРТЫЙ ПАРАМЕТР - ВЫСОТА ГОЛОВОК
|
 |
- Головки высокие
- Головки стандартной высоты
|
|
